COPERTURA INDUSTRIALE SOLARE IBRIDA | BELGIO
Una fabbrica belga aveva già moduli rigidi sulle parti piane della copertura. La lunga volta centrale era ancora libera. Il cliente ha aggiunto 20 moduli flessibili LIONSHEE da 240 W lungo quella volta, portando 4,8 kWp di capacità in più su una superficie che l'impianto rigido esistente non poteva sfruttare.

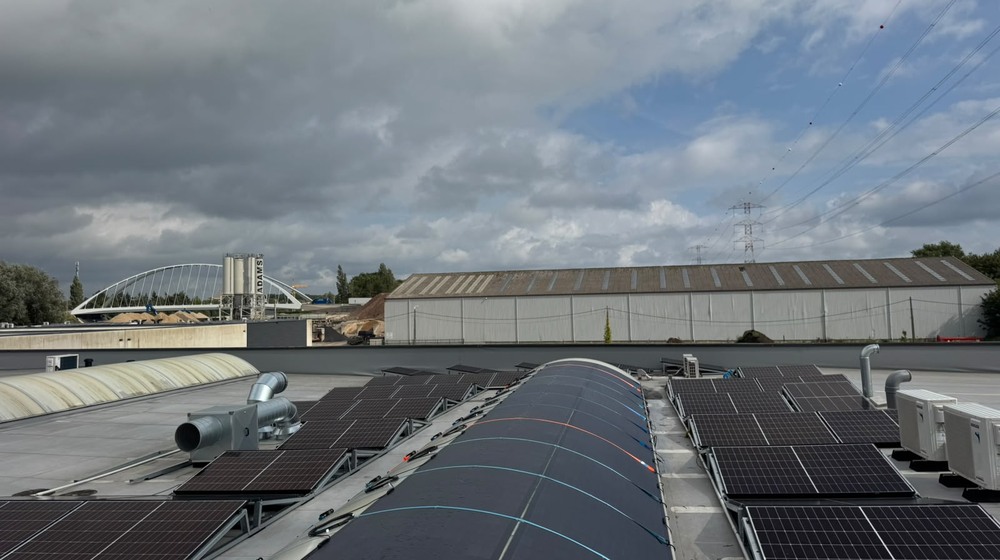

La fotografia del cliente a copertura ultimata: i moduli flessibili seguono la volta centrale, i moduli rigidi esistenti restano sulle strutture inclinate ai due lati.
| LUOGO Belgio | NUOVI MODULI 20 × LS-SP240 | CAPACITÀ AGGIUNTA 4,8 kWp | SUPERFICIE USATA Volta centrale |
La fabbrica produceva già con un impianto fotovoltaico rigido in copertura. Quei moduli poggiano su strutture inclinate zavorrate sulle aree piane, dove un modulo in vetro con cornice funziona bene. Quello che le aree piane non coprivano era la volta a botte che corre al centro per tutta la lunghezza dell'edificio: una superficie curva in modo continuo, senza un piano su cui appoggiare una struttura.
Per quella volta il cliente ha acquistato 20 moduli flessibili LIONSHEE da 240 W. A 240 W ciascuno si tratta di 4.800 W – 4,8 kWp – di potenza nominale aggiunta, senza toccare l'impianto rigido già in servizio.
| FV rigido in servizio | Volta inutilizzata | 20 moduli flessibili | Lungo la volta | +4,8 kWp |
Un modulo in vetro con cornice ha bisogno o di un piano o di una struttura inclinata con una base d'appoggio. Una volta a botte non offre né l'uno né l'altra: la superficie scende in modo continuo in entrambe le direzioni, quindi un modulo rigido può toccarla solo lungo una linea. Sulla maggior parte delle coperture industriali questo significa semplicemente che le volte vengono saltate e l'impianto si ferma al bordo della parte piana.
Nella fotografia la seconda volta a sinistra è ancora libera: stessa superficie, stesso edificio, nessun modulo sopra. È il risultato che si ottiene per default, ed è esattamente la capacità che questo progetto è andato a recuperare.

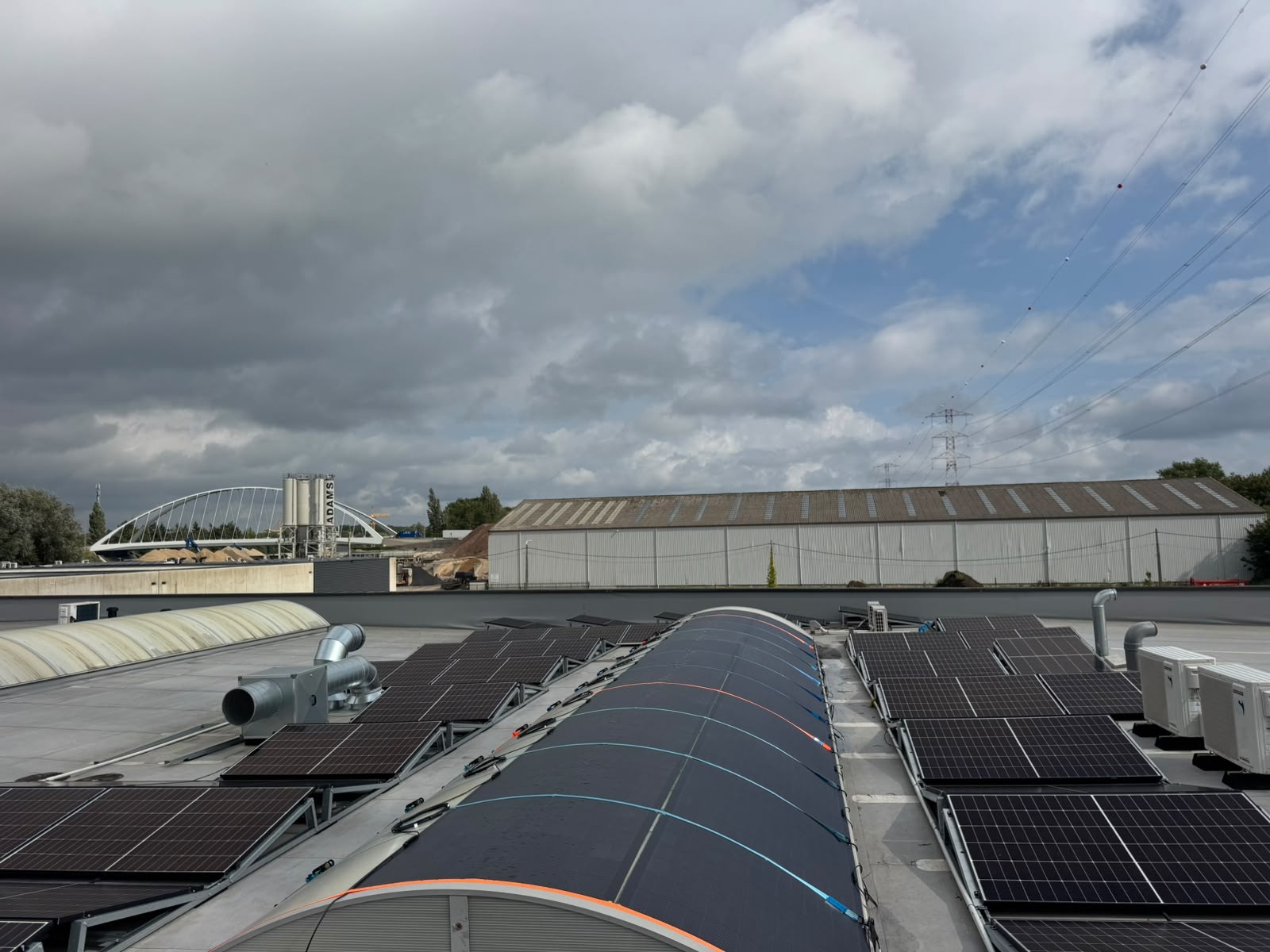

La fotografia del cliente per intero. La volta a sinistra è un lucernario a volta identico senza moduli: così si presentava prima la volta poi attrezzata.

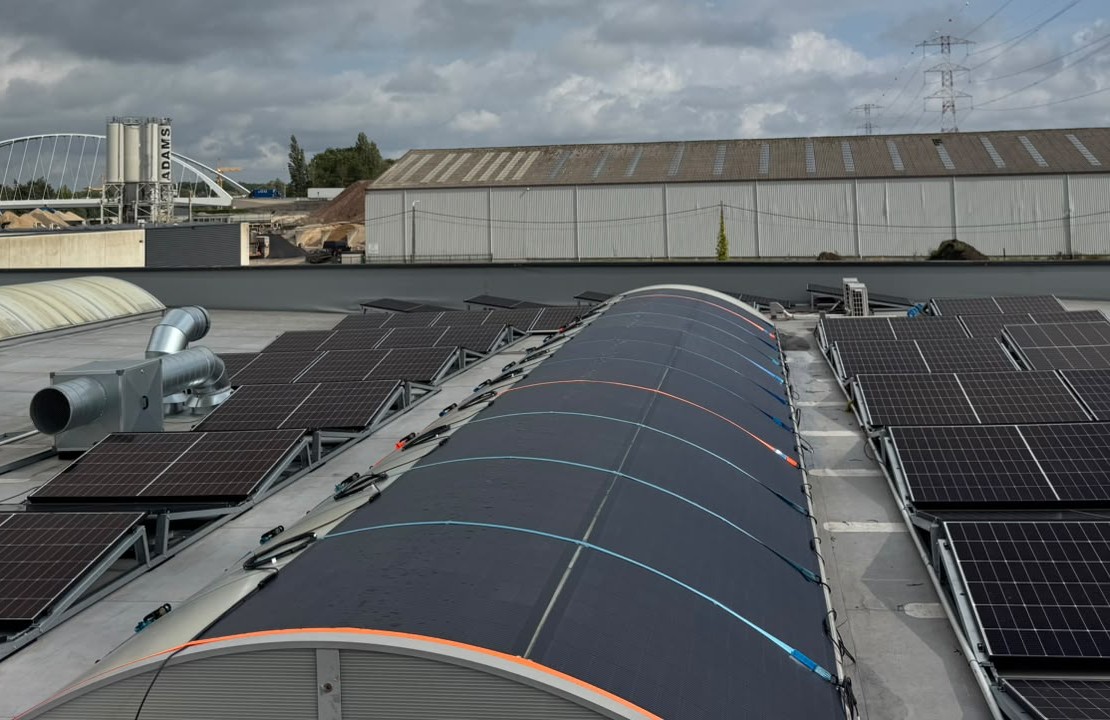

I moduli flessibili seguono la curvatura direttamente invece di starle sopra, in fasce che scendono dal colmo verso entrambi i fianchi. I cavi MC4 rossi e blu visibili su ciascun lato sono i cavi di uscita precablati dei moduli, raccolti lungo i fianchi della volta.

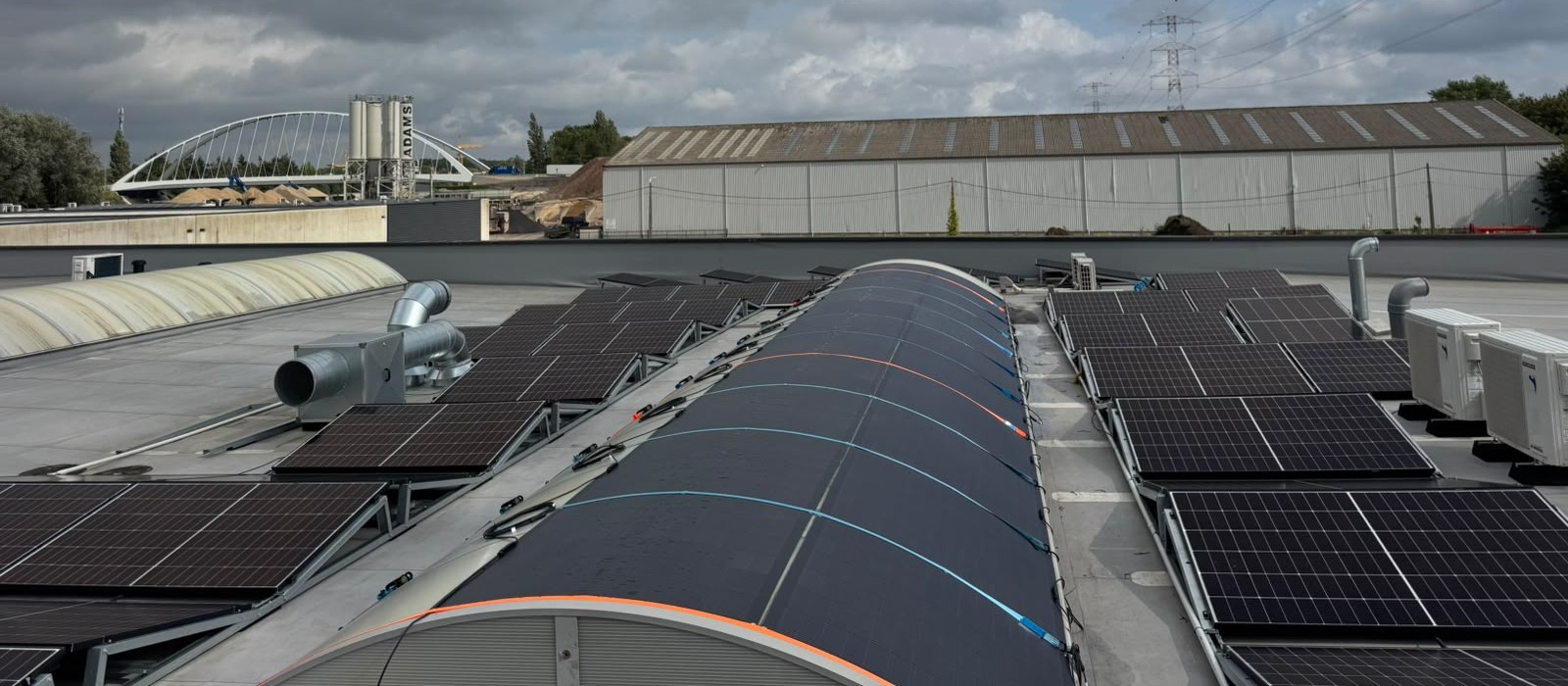

 Ritaglio della stessa fotografia: i moduli prendono la forma della volta invece di scavalcarla. |  Ritaglio della stessa fotografia: moduli flessibili sulla volta e moduli rigidi esistenti su strutture inclinate nella parte piana, su un'unica copertura. |
Non è stato sostituito nulla. Il progetto tratta la copertura come due superfici diverse e mette su ciascuna il formato di modulo adatto.
| PARTI PIANE Moduli rigidi esistenti Su strutture inclinate zavorrate, mantenuti in servizio | VOLTA CENTRALE 20 moduli flessibili aggiunti Lungo la volta, 4,8 kWp |
| Voce | Dato di progetto |
|---|---|
| Luogo | Belgio |
| Tipo di sito | Fabbrica / copertura industriale |
| Nuove apparecchiature | 20 × LIONSHEE LS-SP240, moduli solari flessibili da 240 W |
| Potenza nominale aggiunta | 4.800 W / 4,8 kWp |
| Apparecchiature esistenti | Fotovoltaico rigido in copertura e impianto di generazione esistente del cliente, invariati |
| Area di installazione | Volta centrale della copertura |
| Superficie di moduli aggiunta | Circa 25 m² (20 × 1150 × 1090 mm) |
| Peso di moduli aggiunto | 74 kg in totale (20 × 3,70 kg), esclusi cablaggi e fissaggi |
| Finalità del progetto | Ampliare la superficie solare in copertura per la produzione elettrica della fabbrica |
| Il dimensionamento delle stringhe, l'assegnazione degli inverter, le protezioni elettriche e il metodo di fissaggio dei moduli alla copertura non facevano parte della documentazione di progetto a nostra disposizione e questo articolo non li descrive. Un installatore qualificato deve verificare limiti di tensione e corrente, raggruppamento MPPT, percorso dei cavi, sezionamento e protezioni, fissaggio in copertura, requisiti antincendio e normativa locale prima della messa in servizio. |
Una volta industriale non è una versione ridotta di una copertura piana. Cambia quali caratteristiche del modulo decidono davvero se quella superficie è utilizzabile.
Tutti i 20 moduli di questo progetto erano pannelli flessibili LIONSHEE LS-SP240. I valori che seguono provengono dalla scheda tecnica LS-SP240 in vigore.
| Specifica | LS-SP240 |
|---|---|
| Potenza di picco (Pmax) | 240 W; Vmp 23,10 V, Imp 10,39 A, Voc 28,56 V, Isc 10,98 A |
| Efficienza del modulo | 19,15 % |
| Dimensioni e peso | 1150 × 1090 × 2,5 mm, 3,70 kg |
| Celle | 182 × 70 mm monocristalline, 84 celle (6 × 14) |
| Scatola di giunzione e cavi | Scatola di giunzione IP67; cavi di uscita 2,5 mm², 50 cm, connettori MC4 |
| Condizioni ambientali | Grado di protezione IP65; da −40 °C a +85 °C; carico vento 2400 Pa, carico neve 5400 Pa |
| Garanzia e certificazioni | Garanzia di potenza 25 anni; CE (LVD, EMC), RoHS, UKCA |
 Il pannello flessibile LIONSHEE LS-SP240 usato in questo progetto: 240 W, 3,70 kg, 2,5 mm di spessore, con cavi di uscita da 50 cm e connettori MC4. Immagine di prodotto. |
Oltre ai moduli flessibili, LIONSHEE fornisce kit solari da balcone, microinvertitori, Smart Solar Hub e accumulo modulare LiFePO4, così da far combaciare generazione, gestione dell'energia e capacità di accumulo in un'unica specifica.
| Hai un'area di copertura che i moduli rigidi non raggiungono? Inviaci la geometria della copertura: raggio di curvatura o luce, superficie disponibile e quanto è già installato. Ti rispondiamo con il numero di moduli, una disposizione adatta alla superficie e un piano di imballo. La merce a stock nel magazzino locale parte di norma entro tre giorni lavorativi dalla conferma d'ordine; se la disponibilità non basta te lo diciamo prima della conferma, invece di lasciare slittare la data in silenzio. Scopri i kit solari, i microinvertitori, il polo fotovoltaico e gli accumulatori. Le schede tecniche sono nell'area download.
Oppure scrivi direttamente a jack@lionshee.com con i disegni di copertura e la potenza obiettivo. |
La fotografia della copertura pubblicata in questo articolo lo è con il consenso del cliente; l'immagine di apertura e le due viste di dettaglio sono ritagli di quell'unica fotografia. Per questo progetto non erano disponibili dati di produzione, risparmio, inverter, fissaggio o messa in servizio e non ne è stato stimato alcuno. Le specifiche del modulo provengono dalla scheda tecnica LS-SP240 in vigore.
